مكان المنشأ:
الصين
رقم الموديل:
SD16 SD16C SD16E SD16F SD16L SD16R
اتصل بنا
| النموذج | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| المحرك | (ويخاي) WD10G178E25 | شانغشاي SC11CB184G2B1 | ||||
| الانبعاثات | الصين الثانية | الصين الثانية | ||||
| الثورة المسجلة | 1850 دورة في الدقيقة | 1850 دورة في الدقيقة | ||||
| القوة الإجمالية | 131كيلوواط ((175 حصان) @ 1850 دورة في الدقيقة | 131كيلوواط ((175 حصان) @ 1850 دورة في الدقيقة | ||||
| الطاقة الصافية | 121kW ((160hp) @ 1850rpm | 121kW ((160hp) @ 1850rpm | ||||
|
عدد الأسطوانات الحفرة × السباق |
6-126X130mm | 6-121X152ملم | ||||
| النزوح | 9.726L | 10.5 لتر | ||||
| أقصى عزم الدوران | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| نظام التبريد | مروحة ميكانيكية | مروحة ميكانيكية | ||||
| نظام القيادة | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| نظام القيادة |
تصنع من قبل شانتوى، مع كفاءة عمل عالية معدل فشل منخفض، ناقل نقل، 3 عجلات إلى الأمام و 3 عجلات إلى الوراء. |
|||||
| سرعة السفر | إلى الأمام | 0~3.29km/h، 0~5.82km/h، 0~9.63km/h | ||||
| للخلف | 0~4.28km/h، 0~7.59km/h، 0~12.53km/h | |||||
| محول العزم | 3 عناصر، مرحلة واحدة، مرحلة واحدة | |||||
| الإرسال |
معدات الكواكب والإرسال التشغيل الهيدروليكي، التشحيم القسري |
|||||
| عمود عجلة الدفع |
معدات منحنية دوارة، انخفاض السرعة في مرحلة واحدة، تزيين الرذاذ |
|||||
| مقبض القيادة |
القرص المتعدد الرطب، القرص المربع محمل، تعمل هيدروليكيًا ، تعمل يدويًا ، مترابطة مع فرامل التوجيه. |
|||||
| الفرامل |
رطبة، وتقلص النطاق، القدم التي تعمل مع الهيدروليكية المثابرة |
|||||
| المحرك النهائي | معدات الدفع، تخفيض مزدوج، تزيين الرذاذ | |||||
| نظام الهيكل | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| النوع |
نوع التأرجح للشعاع المسحوق، الهيكل المعلّق لعصا الموازنة |
|||||
| نوع حذاء السباق | طائر واحد | نوع الأراضي الرطبة | ||||
| مسار السكة | 1880ملم | 2300ملم | ||||
| عرض حذاء المسار |
510/560/ 610 ملم |
610 ملم | 560ملم | 560ملم | 1100/950ملم | 1100/660 ملم |
| طول التربة | 2430ملم | 2365ملم | 2935ملم | |||
| مساحة الترسيم | 24786 سم2 | 29646 سم2 | 29512 سم2 | 29512 سم2 | 64570 سم2 | |
| عدد حذاء المسار | 37 قطعة لكل جانب | 39 قطعة لكل جانب | 42 قطعة لكل جانب | |||
|
ضغط الأرض (التكوين القياسي) |
58 كيلو بايت | 59.2kPa | 55 كيلو بايت | 55 كيلو بايت | 25 كيلو بايت | 25 كيلو بايت |
| عدد أدوات الحمل | 2 قطعة لكل جانب | |||||
| عدد عجلات المسار | 6 قطع/جانب | 7 قطع/جانب | ||||
| الارتفاع | 203ملم | |||||
| الحجم | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| سعة الوقود | 315L | |||||
| سعة سائل التبريد | 62.8 لتر | |||||
| سعة زيت المحرك | 24 لتر | |||||
| خزان زيت هيدروليكي | 112 لتر | |||||
| الإرسال | 52 لتر | |||||
| محور القيادة | 70 لتر | |||||
| وزن التشغيل | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
وزن التشغيل (المعيار) |
17000 كجم | 17370 كجم | 17346 كجم | 17500 كجم | 18460 كجم | 18460 كجم |
| شفرة | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| نوع الشفرة | الميل المستقيم/U | الفحم | الميل المستقيم | الميل المستقيم / الزاوية | الميل المستقيم | شفرة للتعامل مع النفايات |
| سعة الشفرة | 3.5/4.8m3 | 6م3 | 3.5m3 | 3.5/3.2m3 | 3m3 | 8.3m3 |

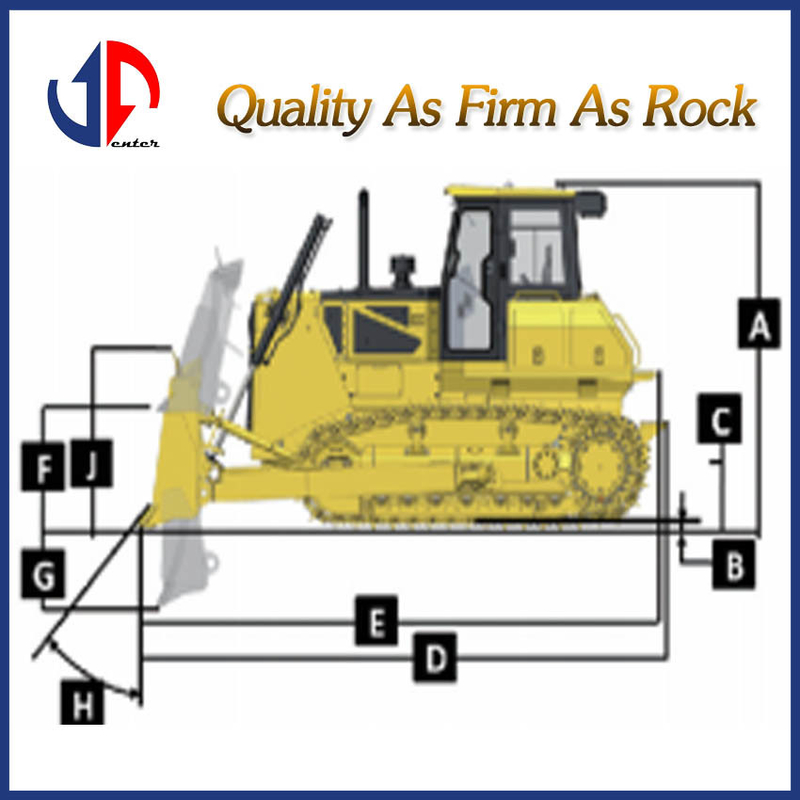

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
ارتفاع الجهاز (بدون ROPS) |
3032ملم | 3074ملم | ||||
| ارتفاع القضيب | 65ملم | 101.5ملم | ||||
| المساحة المفتوحة عن الأرض | 400ملم | |||||
|
طول الجهاز (مع شريط السحب) |
5140ملم | 5427ملم | 5345ملم | 5350 | 5262ملم | |
|
أقصى رفع ارتفاع الشفرة |
1095ملم | 1005ملم | ||||
|
الحفر عمق الشفرة |
540ملم | 485ملم | ||||
| زاوية الحفر للشفرة | 55 درجة ± 3 درجة | |||||
| عرض الشفرة |
3455/ 3556mm ((ميل مستقيم/U) |
3900ملم | 3455ملم |
3455/4011ملم (ميل مستقيم/زاوية) |
4150ملم | |
| ارتفاع الشفرة |
1149/ 1120mm ((ميل مستقيم/U) |
1235ملم | 1149ملم |
1149/ 1040 ملم (ميل مستقيم/زاوية) |
960ملم | 1590ملم |
|

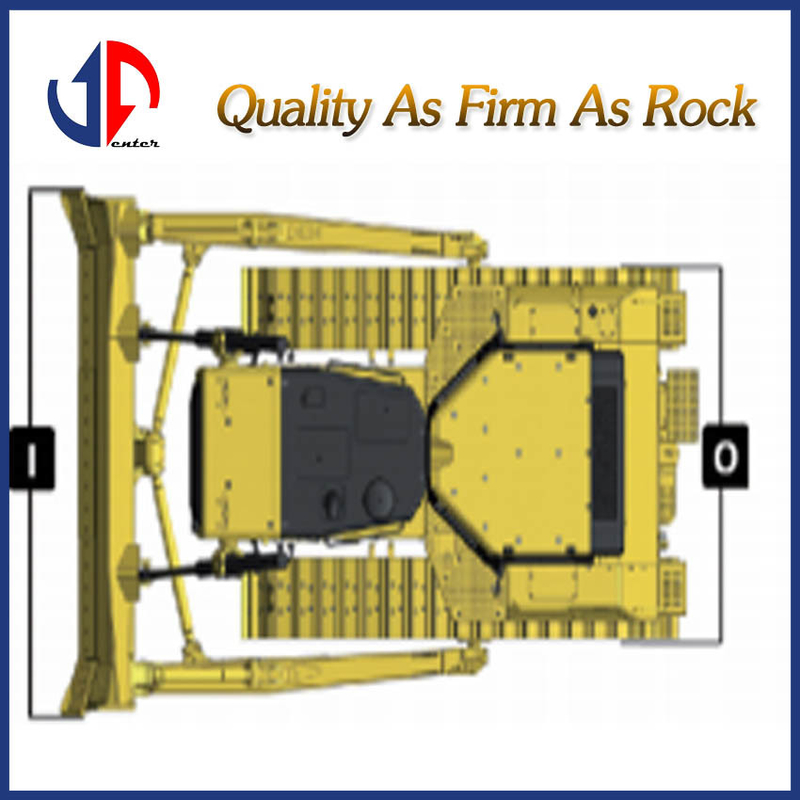

العرض من نهاية اليسار الحذاء المتسلق إلى نهاية حذاء الطريق الأيمن ((المعيار) |
2390ملم | 2490ملم | 2440ملم | 2440ملم | 3400ملم | |
| معايير الـ RIPPER | ||||||
| النوع | الممزق ذو الثلاثة أجزاء | |||||
| الوزن | 1631 كجم | |||||
| أعلى عمق تمزيق | 572ملم | |||||
| أقصى ارتفاع رفع | 592ملم | |||||
|
طول الممزق (في أعمق تمزيق) |
1580ملم | |||||
| عرض الممزق | 2080ملم | |||||
|
زاوية المغادرة (في أعلى رفع) |
32.1° | |||||
| عرض التمزيق | 1900ملم | |||||
|
المسافة بين أسنان الممزق |
950ملم | |||||
